Почему темнеет алюминий при мойке деталей двигателя и ГБЦ: причины, ошибки и выбор правильной химии

Потемнение алюминиевых деталей, появление черных разводов или серого рыхлого налета при мойке — одна из самых частых и неприятных проблем при ремонте ДВС. Зачастую после загрузки головки блока цилиндров (ГБЦ), впускного коллектора или поршней в моечную установку мастер достает испорченную деталь с разрушенным поверхностным слоем. Разберемся, почему темнеет алюминий при мойке, какие составы разрушают сплавы и чем отмыть алюминиевые детали от нагара без риска для металла.

Химические причины: почему темнеет алюминий при мойке?

Алюминий — химически активный металл, который на воздухе мгновенно покрывается тончайшей пассивной оксидной пленкой Al₂O₃. Именно она защищает его от атмосферной коррозии. Однако эта пленка устойчива только в узком диапазоне pH (примерно от 4,5 до 8,5).

В большинстве автосервисов для удаления застарелых масляных отложений и нагара по привычке используют агрессивные щелочные растворы на основе гидроксида натрия (едкого натра, каустической соды). При попадании детали в такую среду происходит следующее:

• Разрушение защитного слоя: щелочь моментально растворяет амфотерную оксидную пленку алюминия.
• Бурная реакция травления: оголенный алюминий начинает вступать в прямую реакцию с щелочью и водой, выделяя водород: 2Al + 2NaOH + 6H₂O → 2Na[Al(OH)₄] + 3H₂↑.
• Выделение кремния и меди (шламообразование): детали ДВС редко делают из чистого алюминия — чаще всего это сплавы (силумин АК12, АК9, сплавы с добавлением меди и магния). Щелочь растворяет алюминий, а легирующие элементы (в первую очередь кремний) выпадают на поверхность в виде несмываемого темно-серого или черного налета. Деталь теряет размер, прочность и товарный вид.

Чем категорически нельзя мыть детали из цветных металлов

При мойке моторных компонентов строжайше запрещено использовать:

1. Бытовые средства для чистки плит и труб («Крот» и аналоги): содержат до 40% чистой каустической соды без ингибиторов коррозии. Сплав покрывается раковинами за считанные минуты.
2. Высокощелочную химию для бесконтактной мойки кузова: она рассчитана на лакокрасочное покрытие, но при контакте с нагретым силумином оставляет несмываемые темные пятна.
3. Растворители кустарного типа: пожароопасны, токсичны для персонала и не способны справиться с высокотемпературным лаковым нагаром.

Каким должно быть профессиональное средство для мойки алюминиевых деталей?

Чтобы очистка была эффективной и металл не темнел, профессиональная техническая химия разрабатывается с учетом особых требований к цветным сплавам:

• Специальный комплекс ингибиторов коррозии: компоненты-пассиваторы создают на поверхности алюминия тончайший барьерный молекулярный слой, блокирующий окисление и травление металла.
• Сбалансированный показатель pH: оптимизированное щелочное число обеспечивает расщепление тяжелых масел, но не затрагивает кристаллическую решетку сплава.
• Комплексообразователи и ПАВ: переводят масло, сажу и шлам в эмульсию, предотвращая их повторное оседание на очищенные поверхности.

Специализированная химия для мойки деталей Оникс Про (Oniks Pro) создана специально для моторных участков и автосервисов: она эффективно растворяет смолистые масляные отложения и не темнит алюминий даже при длительной выдержке в рабочем растворе.

Технология: чем и как отмыть ГБЦ и алюминий от нагара

Если перед вами стоит задача отмыть блок цилиндров, поршни или головку блока (ГБЦ), соблюдайте технологический регламент:

1. Как развести средство для мойки деталей

Рабочий раствор готовится из расчета степени загрязнения. Для регулярной мойки в автоматических струйных машинах концентрат Оникс разводится водой в пропорции 3–5% (300–500 мл на 10 л воды). Для тяжелых застарелых нагаров и масляного кокса концентрацию увеличивают до 7–10%.

2. Температура раствора для мойки деталей

Температура — ключевой фактор химической активации ПАВ. Оптимальный диапазон нагрева моющего раствора составляет от +55 °C до +65 °C (максимум +70 °C). Холодный раствор снижает моющую способность в 3–4 раза, а перегрев свыше 75 °C может ускорить нежелательные химические реакции на сплавах низкого качества.

3. Время экспозиции и оборудование

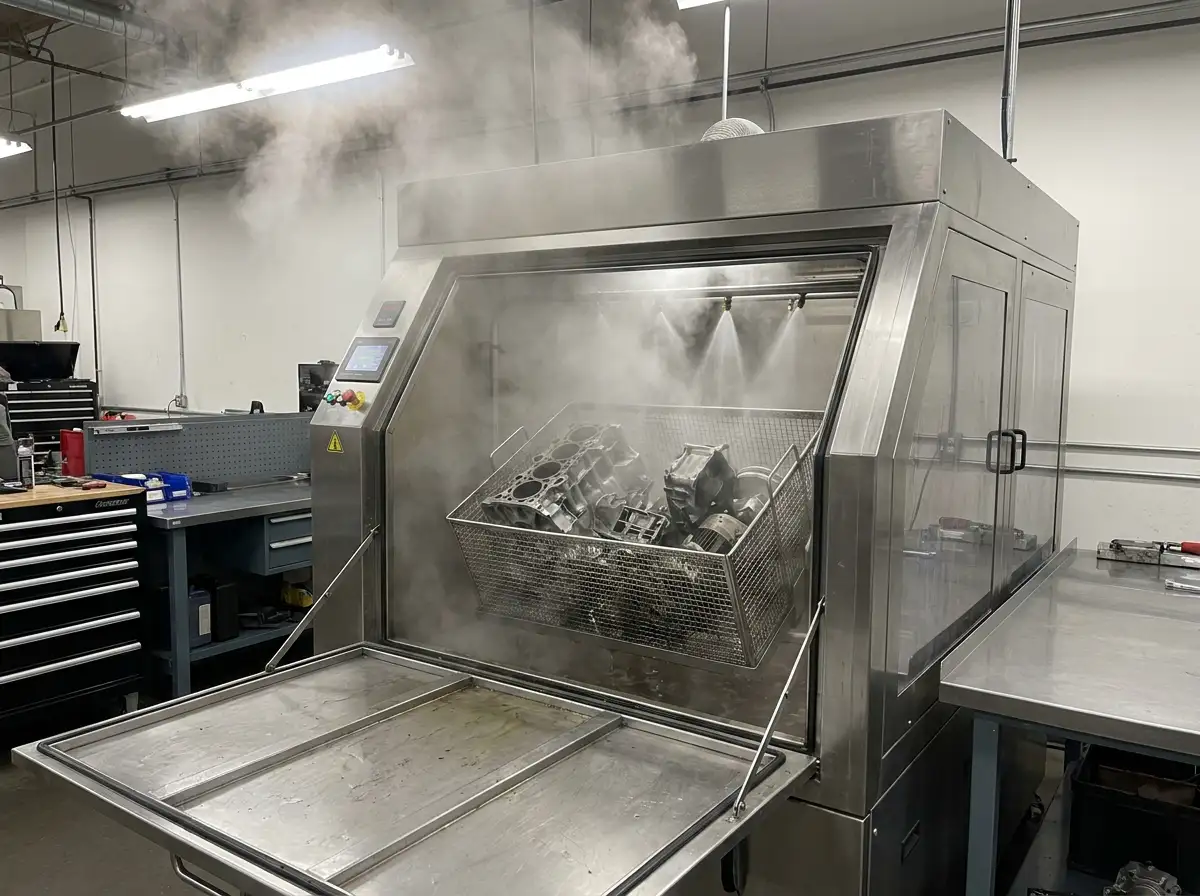

• Струйная мойка деталей: цикл очистки составляет 15–25 минут под давлением струй. Важно использовать малопенные моющие средства, чтобы насос не завоздушивался.
• Ультразвуковая ванна (УЗВ): 10–20 минут. Ультразвуковая кавитация позволяет выбить нагар из скрытых масляных каналов ГБЦ, куда струи не достают.

4. Ополаскивание и пассивация

После завершения цикла деталь необходимо ополоснуть чистой водой для удаления остатков моющего состава и продуть сжатым воздухом. Качественные составы линейки Оникс содержат ингибиторы межоперационной защиты, предотвращающие коррозию чугунных и стальных элементов до сборки двигателя.

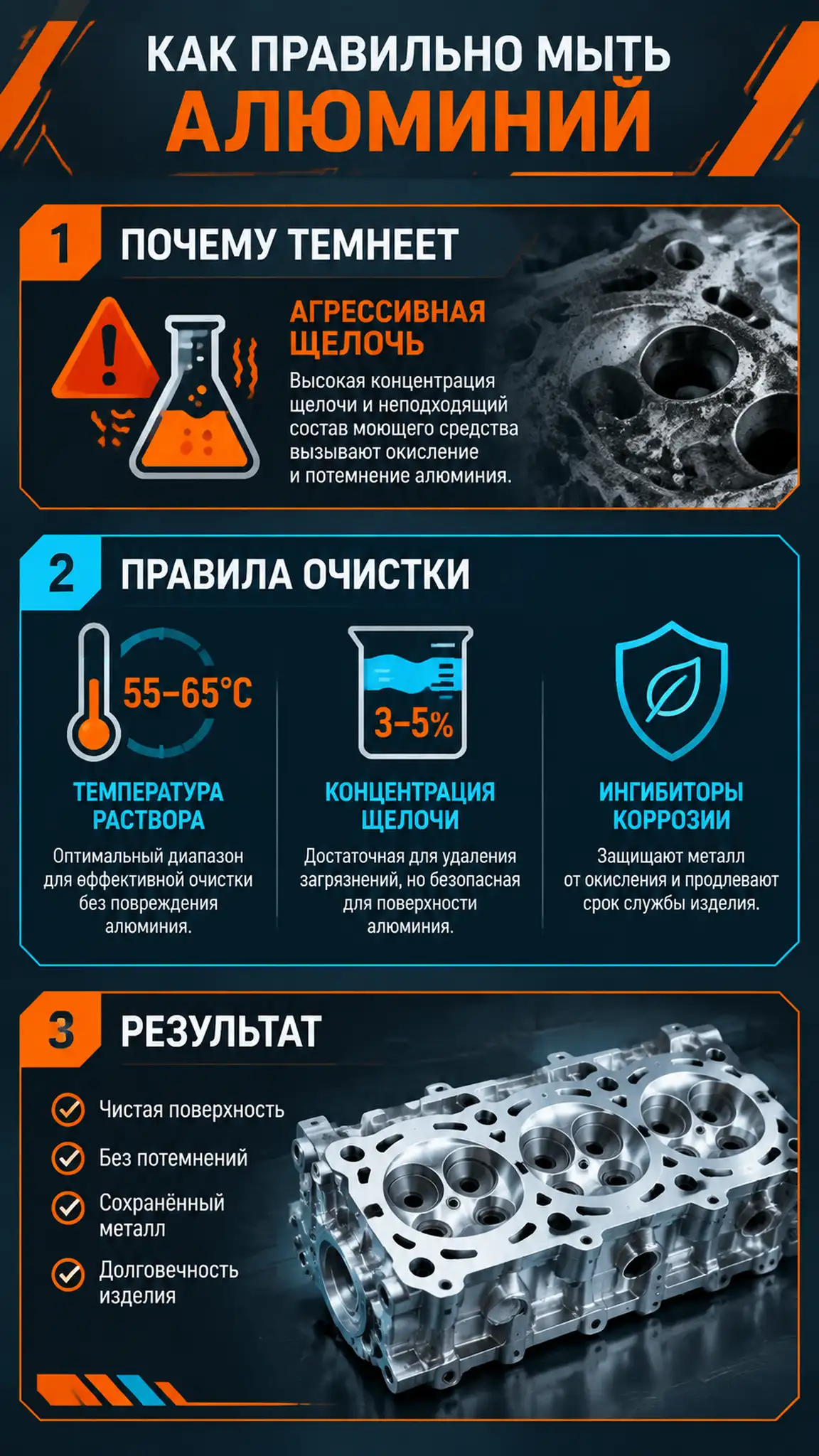

Памятка мастеру: чек-лист безопасной мойки алюминия

Сохраните наглядную инструкцию-памятку по подбору концентрации, температуры и выбору безопасных режимов очистки алюминиевых деталей двигателя:
